دليل العاكس الهجين: تخزين الطاقة الكهروضوئية والبطارية للطاقة الحديثة

يشهد مشهد الطاقة العالمي تحولاً جذرياً. أدى ارتفاع تعريفات الكهرباء، والانتشار السريع للطاقة الشمسية على الأسطح، والحاجة الملحة لتقليل الاعتماد على الشبكة، إلى دفع تكنولوجيا العاكس الهجين من الحل المتخصص إلى المتطلبات السائدة لكل من أنظمة الطاقة السكنية والتجارية. في قلب هذا التحول يوجد العاكس الهجين القائم على تخزين الطاقة الكهروضوئية والبطارية - وهو جهاز يقوم بما هو أكثر بكثير من مجرد تحويل الطاقة الشمسية التي تعمل بالتيار المستمر إلى كهرباء تيار متردد قابلة للاستخدام. فهو يقوم بتنسيق تدفق الطاقة بشكل فعال عبر مصادر متعددة لتحقيق أقصى قدر من الاستهلاك الذاتي، وتقليل التكاليف، وضمان استمرارية التوريد.

ما يفعله العاكس الهجين في الواقع

أ العاكس الهجين هو في الأساس جهاز لإدارة الطاقة متعدد الاتجاهات. على عكس عاكس السلسلة القياسي الذي يحول فقط مخرجات الطاقة الشمسية DC إلى تيار متردد للاستخدام الفوري أو تصدير الشبكة، يقوم العاكس الهجين في نفس الوقت بإدارة الطاقة من الألواح الكهروضوئية، ونظام تخزين طاقة البطارية (BESS)، وشبكة المرافق، ومولد احتياطي اختياريًا. فهو يقرر في الوقت الفعلي المصدر الذي سيتم السحب منه، وما إذا كان سيتم شحن البطارية، ومتى سيتم تصدير الطاقة الفائضة - كل ذلك بناءً على منطق الأولوية القابل للتكوين وبيانات الاستهلاك المباشر.

هذه القدرة هي ما يجعل العاكسات الهجينة عنصرًا أساسيًا في تحقيق تكافؤ الطاقة - النقطة التي تكون فيها تكلفة الطاقة المولدة والمخزنة ذاتيًا مساوية أو أقل من أسعار استيراد الشبكة. من خلال تحويل الأحمال بذكاء وتجنب واردات الشبكة في أوقات الذروة، يمكن لنظام العاكس الهجين جيد التكوين أن يقلل بشكل كبير من فواتير الكهرباء بينما يعمل أيضًا كنسخة احتياطية مرنة أثناء انقطاع التيار.

البنية الأساسية: كيف يتم تنظيم مسارات الطاقة

إن فهم البنية الداخلية للعاكس الهجين يساعد المشغلين والقائمين على التركيب على اتخاذ قرارات أفضل بشأن التكوين والتحجيم. عادةً ما يدمج العاكس الهجين القائم على تخزين الطاقة الكهروضوئية والبطارية عدة كتل وظيفية رئيسية في وحدة واحدة:

• MPPT شاحن للطاقة الشمسية : يتتبع نقطة الطاقة الخاصة بالمصفوفة الكهروضوئية لاستخراج الطاقة في ظل ظروف الإشعاع ودرجة الحرارة المتغيرة. تشتمل النماذج المتطورة على جهازي تعقب MPPT مستقلين أو أكثر للتعامل مع المصفوفات ذات التوجهات المختلفة أو ملفات تعريف التظليل.
• محول البطارية ثنائي الاتجاه : يشحن البطارية من الطاقة الشمسية أو الشبكة ويفرغها لتزويد الأحمال. تؤثر الكفاءة في كل من اتجاهي الشحن والتفريغ بشكل مباشر على خسائر النظام ذهابًا وإيابًا، لذا تُفضل معدلات كفاءة العاكس التي تزيد عن 97% في التطبيقات عالية التدوير.
• واجهة الشبكة ومكافحة الجزر : يدير المزامنة مع شبكة المرافق للاستيراد/التصدير السلس ويتضمن حماية إلزامية ضد العزل لمنع التغذية العكسية أثناء انقطاع الشبكة، كما هو مطلوب بموجب معايير مثل IEEE 1547 وVDE-AR-N 4105.
• أC Bypass and Transfer Switch : في الأوضاع خارج الشبكة أو النسخ الاحتياطي، يقوم العاكس بتحويل الأحمال من الشبكة إلى مصدر البطارية/الطاقة الشمسية، عادةً في غضون 10-20 مللي ثانية، بسرعة كافية للحفاظ على المعدات الحساسة مثل الأجهزة الطبية أو البنية التحتية لتكنولوجيا المعلومات.
• منفذ إدخال المولد : تشتمل العديد من منصات العاكس الهجين على مدخل تيار متردد مخصص لمولد الديزل أو الغاز، مما يسمح للنظام باستخدام طاقة المولد لشحن البطاريات أو تكملة إمدادات الحمل عندما تكون الطاقة الشمسية والتخزين غير كافية.

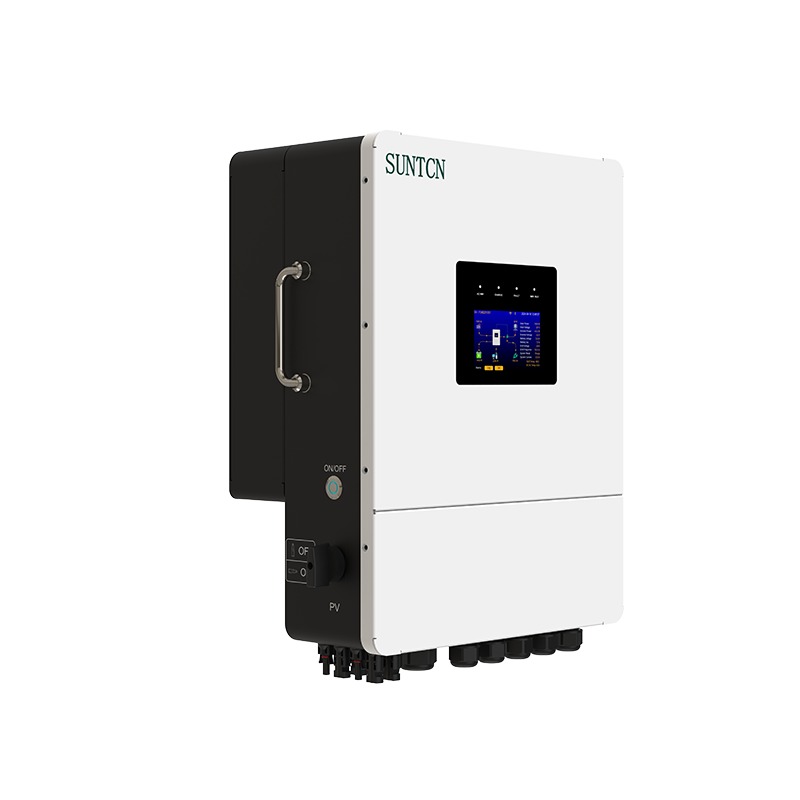

يدمج العاكس الهجين SUNTCN كل هذه المسارات ضمن هيكل مدمج وعالي الكفاءة، مما يسمح للقائمين بالتركيب بتوصيل الطاقة الكهروضوئية والبطاريات والشبكة والمولدات بدون أجهزة اقتران خارجية. تعمل هذه البنية الشاملة على تقليل تعقيد التثبيت وعدد المكونات - وهي ميزة رئيسية في كل من التعديلات السكنية والمباني التجارية الجديدة.

إدارة تدفق الطاقة: شرح منطق تحديد الأولويات

الذكاء الحقيقي للعاكس الهجين يكمن في خوارزمية إدارة الطاقة الخاصة به. توفر الأنظمة الأساسية أوضاع تشغيل قابلة للتكوين تحدد ترتيب التفضيلات لكيفية الحصول على الطاقة وتخزينها وتصديرها. الأوضاع الثلاثة الشائعة هي:

وضع الأولوية الشمسية

في هذا الوضع، يتم استخدام كل مخرجات الطاقة الشمسية المتوفرة لتزويد الأحمال المتصلة. وأي فائض بعد استيفاء الأحمال يتم توجيهه لشحن البطارية. بمجرد وصول البطارية إلى سقف حالة الشحن (SoC)، يتم تصدير الطاقة الشمسية الزائدة إلى الشبكة أو تقليصها وفقًا للوائح المحلية. يتم تشغيل استيراد الشبكة فقط عندما لا يتمكن إنتاج الطاقة الشمسية وتفريغ البطارية معًا من تلبية الطلب. يعد هذا الوضع مثاليًا لتعظيم الاستهلاك الذاتي في بيئات تعريفة التغذية (FiT) حيث تكون أسعار التصدير منخفضة.

وضع أولوية البطارية

هنا يعطي النظام الأولوية لتفريغ البطارية لتلبية الأحمال قبل السحب من الشبكة. لا تزال الطاقة الشمسية تشحن البطارية خلال النهار، ولكن يتم ضبط منطق الإرسال لتحقيق أقصى استفادة من البطارية. يناسب هذا الوضع هياكل تعريفة وقت الاستخدام (TOU) حيث تكون كهرباء الشبكة أرخص بكثير خلال ساعات خارج أوقات الذروة. يتم شحن البطارية بسعر رخيص طوال الليل ثم يتم تفريغها خلال فترة ذروة الأسعار، مما يؤدي إلى تخفيضات كبيرة في الفاتورة.

وضع أولوية الشبكة

في وضع أولوية الشبكة، يقوم العاكس في المقام الأول بالسحب من الشبكة لتزويد الأحمال ولا يتحول إلى البطارية أو الطاقة الشمسية إلا عندما تكون طاقة الشبكة غير متوفرة أو تتجاوز التعريفات حدًا محددًا. يُستخدم هذا الوضع في الأسواق ذات معدلات تعريفة التغذية العالية حيث يكون تصدير الطاقة الشمسية أكثر فائدة اقتصاديًا من الاستهلاك الذاتي، أو في الأنظمة التي يتم فيها إعطاء الأولوية لطول عمر البطارية على ركوب الدراجات اليومية.

توافق البطارية وحجمها للأنظمة الهجينة

إن اختيار كيمياء البطارية وسعتها له تأثير مباشر على الأداء العام لنظام العاكس الهجين. أصبح فوسفات حديد الليثيوم (LiFePO4) هو الكيمياء السائدة في التطبيقات السكنية والتجارية الخفيفة نظرًا لدورته الحياة (عادةً 3000-6000 دورة كاملة)، والاستقرار الحراري، والتسامح العالي لعمق التفريغ (DoD) الذي يصل إلى 90-95٪.

عند تحديد حجم بنك البطارية، فإن المتغيرات الرئيسية لتحقيق التوازن هي:

• ملف تعريف التحميل اليومي : حساب متوسط استهلاك الطاقة اليومي (كيلوواط ساعة) وتحديد فترات ذروة الطلب التي يجب تعويضها من الشبكة.
• أutonomy requirement : بالنسبة لتطبيقات النسخ الاحتياطي المهمة، قم بتغيير حجم البطارية لتزويد الأحمال الأساسية لمدة تتراوح من 8 إلى 12 ساعة دون إدخال الطاقة الشمسية.
• العاكس معدل التفريغ المستمر : تأكد من أن تيار التفريغ المستمر للبطارية (معدل C) متوافق مع طاقة خرج التيار المتردد للعاكس لتجنب الاختناق أثناء أحداث التحميل العالي.
• قابلية التوسيع : اختر عاكسًا هجينًا يدعم توسيع سعة البطارية عبر وحدات بطارية متوازية، مما يسمح للنظام بالنمو مع زيادة احتياجات الطاقة بمرور الوقت.

تكامل المولدات: توسيع مرونة النظام الهجين

بالنسبة للمواقع التي تعاني من انقطاع متكرر في الشبكة أو متطلبات عالية للاستقلالية خارج الشبكة، فإن دمج المولد مع العاكس الهجين يخلق بنية احتياطية قوية متعددة المصادر. يعمل العاكس الهجين كوحدة تحكم رئيسية، حيث يبدأ تشغيل المولد تلقائيًا عندما تنخفض شريحة SoC للبطارية إلى ما دون عتبة محددة ويغلقها بمجرد إعادة شحن البطارية بشكل كافٍ - عادةً إلى 80% لحماية عمر الدورة.

أ key configuration parameter is the الحد الحالي لشحن المولد ، والذي يمنع التحميل الزائد للمولد عن طريق تقييد مقدار خرجه الذي يستخدمه العاكس لشحن البطارية مقابل إمداد الحمل. على سبيل المثال، قد يخصص مولد بقدرة 5 كيلو فولت أمبير يعمل بقدرة 80% (4 كيلو واط) 2.5 كيلو واط للأحمال و1.5 كيلو واط لشحن البطارية، مما يضمن تشغيل المولد بعامل حمل مريح وفعال. يجب أن يأخذ الحجم المناسب للمولد في الاعتبار كلاً من الحمل المشترك وطلب الشحن الذي قد يقدمه العاكس الهجين في وقت واحد.

المراقبة وتسجيل البيانات والإدارة عن بعد

أ hybrid inverter without comprehensive monitoring is an opportunity missed. Real-time and historical data on solar yield, battery state of charge, load consumption, grid import/export, and system efficiency are essential for validating system performance against design targets and for proactive fault detection.

توفر منصات العاكس الهجين الرائدة - بما في ذلك تلك الموجودة في مجموعة منتجات SUNTCN - مراقبة متصلة بالسحابة عبر اتصال Wi-Fi أو اتصال RS485 Modbus بمسجل بيانات محلي، مع إمكانية الوصول إلى البيانات من خلال بوابة الويب أو تطبيق الهاتف المحمول. تشمل المقاييس الرئيسية التي يجب مراقبتها يوميًا ما يلي:

• نسبة الاستهلاك الذاتي : نسبة توليد الطاقة الشمسية المستهلكة مباشرة في الموقع (الهدف: أكثر من 70% في الأنظمة السكنية المحسنة).
• نسبة الاكتفاء الذاتي : النسبة المئوية لإجمالي الطلب على الأحمال الذي تلبيه الطاقة الشمسية والبطاريات دون استيراد الشبكة (الهدف: 60-80% في مناخات خطوط العرض الوسطى مع حجم مناسب للبطارية).
• عدد دورات البطارية وSoH : يتيح تتبع الحالة الصحية التخطيط الاستباقي لاستبدال البطارية قبل أن يؤثر تدهور السعة على الخدمة.
• منحنى كفاءة العاكس : إسناد ترافقي لكفاءة الإخراج الفعلية مقابل كفاءة CEC أو الاتحاد الأوروبي المقدرة لتحديد الحالات الشاذة التي قد تشير إلى وجود مشكلة في الأجهزة.

تلبية متطلبات الطاقة المستقبلية من خلال منصة هجينة قابلة للتطوير

إحدى الحجج المقنعة لنشر العاكس الهجين اليوم هي التدقيق في المستقبل. يتزايد الطلب على الطاقة في المواقع السكنية والتجارية، مدفوعًا بشحن المركبات الكهربائية، والمضخات الحرارية التي تحل محل تسخين الغاز، وكهربة العمليات الصناعية. يمكن لنظام العاكس الهجين مع تخزين البطارية القابلة للتوسيع، ومدخلات الطاقة الكهروضوئية متعددة MPPT، وتوافق المولدات أن يستوعب هذه الأحمال الجديدة بشكل تدريجي دون الحاجة إلى استبدال البنية التحتية بالجملة.

كما يقدم مشغلو الشبكات بشكل متزايد برامج الاستجابة للطلب ومحطات الطاقة الافتراضية (VPP) التي تكافئ الإدارة المرنة للأحمال. تسمح منصات العاكس الهجينة ذات واجهة برمجة التطبيقات المفتوحة أو إمكانية تكامل VPP المعتمدة لأصحاب المواقع بالمشاركة في هذه البرامج، وتوليد الإيرادات من الطاقة المخزنة لديهم مع توفير خدمات استقرار الشبكة. ومع تطور سياسات التعريفات الجمركية على مستوى العالم، فإن هذه القدرة على التحول من مصدر سلبي إلى مشارك نشط في الشبكة ستكون بمثابة تمييز مهم للأنظمة المنتشرة اليوم.

إن الجمع بين مجموعة كهروضوئية جيدة التصميم وبنك بطاريات بحجم مناسب وعاكس هجين ذكي يمثل المسار العملي والمجدي اقتصاديًا لاستقلال الطاقة بالنسبة لغالبية المستخدمين النهائيين. إن اختيار منصة تتمتع بإدارة متعددة المصادر، وكفاءة عالية ذهابًا وإيابًا، وقدرات قوية للمراقبة عن بعد، يضمن استمرار النظام في تقديم القيمة بعد فترة الاسترداد الأولية.
